Описание:

  • Высокопроизводительный котел для горячего водоснабжения и отопления. Полная теплоизоляция корпуса из прочного пенополиуретана.
  • Теплопотребление 69.9 кВт (HeatMaster®70) и 99.6 кВт (HeatMaster® 100)
  • Высокая производительность по ГВС:

- HeatMaster® 70: 646 л/10 мин, 2,133 л/60 мин, 1,835 л непрерывно (Δt 30 °C)
- HeatMaster® 100: 905 л/10 мин, 3,172 л/60 мин, 2,680 л непрерывно (Δt 30 °C)

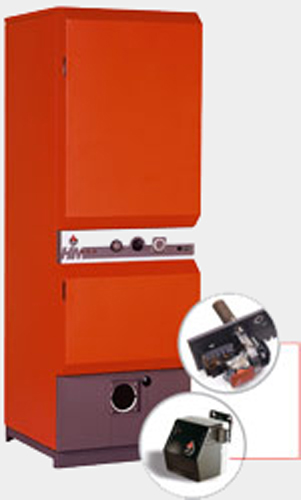

  • HeatMaster® 70-100 работает на различных источниках энергии и поставляется с горелкой по выбору клиента: газовой BG 2000-S/70 или дизельной, подходящей по параметрам к котлу.
  • Первичный контур с циркуляционным насосом, расширительным баком, предохранительным клапаном и датчиком давления воды
  • Панель управления с с двухпозиционным главным выключателем, программирующим устройством с режимом зима/лето, регулировочным и предохранительным термостатом, термоманометром, датчиками низкого давления воды, блокировки горелки и перегрева котла

Основные характеристики:

  • Макс. Теплопроизводительность (отопление) (kW) : 69,9
  • Макс. полезная мощность при 80/60°C (kW) : 63
  • Общий объем (L) : 239
  • Пиковая производительность при 40 °C (L/10’) :646
  • Разм. - Ширина (без подключений) (mm) : 680
  • Разм. - Длина (без подключений) (mm) : 797
  • Разм. - Высота (без подключений) (mm) : 1743

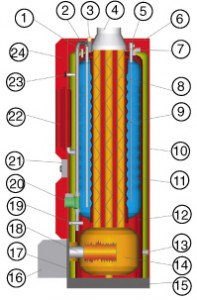

Обозначения:

  1. Гильза термостата с автоматическим (95°C) и ручным (103°C) перезапуском
  2. Вход холодной воды
  3. Автоматический воздухоудалитель
  4. Переходник дымохода
  5. Выход горячей воды с гильзой термостата в баке
  6. Крышка
  7. Подающая линия отопления
  8. Турбулизаторы
  9. Жаровые трубы
  10. Пенополиуретановая изоляция
  11. Внутренний кольцевидный бак с горячей водой
  12. Внешний бак с контуром отопления
  13. Обратная линия отопления
  14. Камера сгорания
  15. Стальное основание
  16. Горелка ACV модели BG 2000-S/70
  17. Дверца камеры сгорания
  18. Держатель пламени, покрытый сеткой из металлического волокна NIT
  19. Гнездо регулировочного термостата
  20. Циркуляционный насос
  21. Панель управления
  22. Расширительный бак
  23. Клапан заполнения системы со съемным шлангом и обратным клапаном

Технические характеристики:

Характеристики Величина
Макс. Теплопроизводительность (отопление) 69,9 kW
Макс. полезная мощность при 80/60°C 63 kW
Сопротивление отходящих газов 0,6 mbar
Присоединение дымохода Ø 150 mm
Тип присоединения дымохода B23
Объем греющего контура 108 L
Расширительный бак 2x10 L
Общий объем 239 L
Площадь поверхности теплопередачи контура ГВС 3,14 m²
Сопротивление воды при Δt = 20°C 46 mbar
Присоединение контура отопления (внутренняя резьба) 1"1/2 Ø
Присоединение контура ГВС (наружная резьба) 1" Ø
Эксплуатационные потери при 60°C в % от расчетного значения 0,57 %
Макс. рабочая температура 90 °C
Макс.рабочее избыточное давление в системе отопления (первичное) 3 bar
Макс.рабочее избыточное давление (ГВС) 10 bar
Рабочее напряжение (50Гц) 230 V
Разм. - Ширина (без подключений) 680 mm
Разм. - Длина (без подключений) 797 mm
Разм. - Высота (без подключений) 1743 mm
Масса в порожнем состоянии 270 Kg

Выходные данные:

Характеристики Величина
Пиковая производительность при 40 °C 646 L/10’
Пиковая производительность в 1й час при 40 °C 2133 L/60'
Непрерывная производительность при 40 °C 1835 L/h
Пиковая производительность при 45 °C 543 L/10’
Пиковая производительность в 1й час при 45 °C 1794 L/60'
Непрерывная производительность при 45 °C 1573 L/h
Пиковая производительность при 60 °C 346 L/10’
Пиковая производительность в 1й час при 60 °C 1219 L/60’
Непрерывная производительность при 60 °C 1067 L/h
Время нагрева с 10 до 90°C 25 min
