Описание:

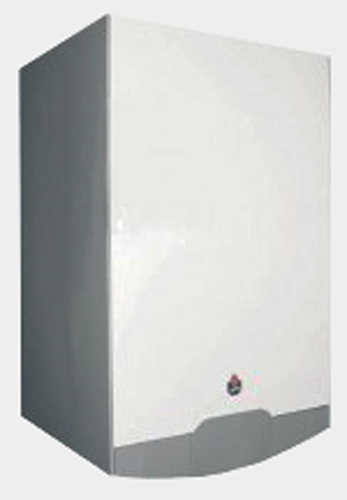

  • Высокопроизводительный настенный конденсационный газовый котел
  • Водогрейный котел, оснащенный баком для горячей воды емкостью 62л
  • Теплообменник из нержавеющей стали с непревзойденной стойкостью к коррозии при высоких температурах
  • Газовая горелка предварительного смешения газа-воздуха на природном газе или пропане
  • Может комплектоваться расширительным баком емкостью 12л
  • Подключение дымохода с закрытой камерой сгорания
  • Дополнительно поставляются гидравлические комплекты и автоматика
Общие технические параметры:
  • Макс. Теплопроизводительность (отопление) (kW) : 24
  • Мин. Теплопроизводительность (отопление) (kW) :  5,9
  • Макс. полезная мощность при 80/60°C (kW) :  23,4
  • Пиковая производительность при 40 °C (L/10’) : 175
  • Разм. - Ширина (без подключений) (mm) : 632
  • Разм. - Длина (без подключений) (mm) :  535
  • Разм. - Высота (без подключений) (mm) :  1000
  • Общий объем (L) : 16

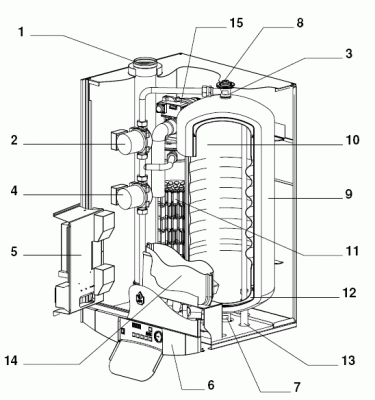

Обозначения:

  1.  Присоединение дымохода и воздухозаборника
  2. Циркуляционный насос ГВС с воздухоудалителем
  3. Подача греющей жидкости в бак ГВС
  4. Циркуляционный насос системы отопления
  5. Электрическая панель контроллера MCBA
  6. Панель управления с манометром и дисплеем
  7. Выход греющей жидкости из бака ГВС
  8. Ручной воздухоудалитель
  9. Полиуретановая изоляция бака
  10. Бак ГВС из неражвеющей стали
  11. Теплообменник из нержавеющей стали
  12. Внешний бак
  13. Подключения к системе ГВС
  14. Расширительный бак
  15. Газовая премиксная горелка с модуляцией мощности
Технические характеристики

Характеристики Величина
Макс. Теплопроизводительность (отопление) 24 kW
Мин. Теплопроизводительность (отопление) 5,9 kW
Макс. полезная мощность при 80/60°C 23,4 kW
Мин. полезная мощность при 80/60°C 5,8 kW
Выбросы CO (макс. / мин. Держава) 45/20 (G20) mg/kWh
Выбросы NOx (макс. / мин. Держава) 66/- (G20) mg/kwh
Температура отходящих газов при макс мощности 80/60°C 70 °C
Массовый выход продуктов сгорания (газ) 38 Kg/h
Максимальное сопротивление дымохода 130 Pa
Макс. длина концентрического дымохода ø100 / ø125 м 20 m
Присоединение дымохода Ø 80/125 mm
Тип присоединения дымохода B23-C13-C33-C43-C53
Давление подачи газа G20/25 20-25 mbar
Давление подачи газа G30/31 30-37-50 mbar
Расход газа G20 (макс. мощность) 2,5 m³/h
Расход газа G25 (макс. мощность) 3 m³/h
Расход газа G31 (макс. мощность) 0,98 m³/h
Содержание СО2 в продуктах сгорания (мин/макс мощность) G20/G25 9,3-9,2 %CO2
Содержание СО2 в продуктах сгорания (мин/макс мощность) G31 11-10,9 %CO2
Подключение - газ 3/4" (M) Ø
Производительность по ГВС 62 L
Расширительный бак 12 L
Общий объем 16 L
Сопротивление воды при Δt = 20°C 131 mbar
Присоединение контура отопления (внутренняя резьба) 1" (F) Ø
Присоединение контура ГВС (наружная резьба) 3/4" Ø
Макс. рабочая температура 90 °C
Макс.рабочее избыточное давление в системе отопления (первичное) 3 bar
Макс.рабочее избыточное давление (ГВС) 10 bar
Защита IP30
Рабочее напряжение (50Гц) 230 V
Электропитание 1,2 A
Разм. - Ширина (без подключений) 632 mm
Разм. - Длина (без подключений) 535 mm
Разм. - Высота (без подключений) 1000 mm
Масса в порожнем состоянии 92 Kg

Выходные данные:

Характеристики Величина
Пиковая производительность при 40 °C 175 L/10’
Пиковая производительность в 1й час при 40 °C 733 L/60'
Непрерывная производительность при 40 °C 653 L/h
Пиковая производительность при 60 °C 102 L/10’
Пиковая производительность в 1й час при 60 °C 352 L/60’
Непрерывная производительность при 60 °C 316 L/h
Время нагрева с 10 до 80°C (контура отопления) 27 min
